TK-850/SG2+ZB
標準価格 \31,290
(税抜価格 \29,800)
本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、NECエレクトロニクス半導体製品の販売特約店へお問い合わせください。 |
■ ZigBeeについて
|
- MCUボード、RFボードがセットになっており、ただちにIEEE 802.15.4に準拠した省電力低コストのZigBee無線通信ネットワークアプリケーションの構築が可能

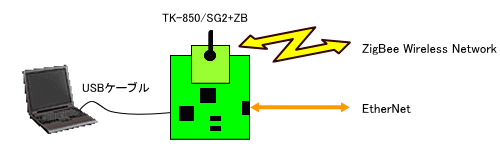

- Ethernetインターフェイスを搭載しており、メール・HTTPサーバーとZigBee Coordinator機能を組み合わせたネットワーク構築が可能
- RFトランシーバにChipcon社製2.4GHz帯RF無線通信チップ「CC2420EM」を採用
- USB接続でオンチップ・ディバッグを実現
- 統合開発環境（PM +）により、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発を実現
- TCP/IP,HTTP,UDP,SMTP,POP3のライブラリとWEBサーバー構築サンプルソースを提供
- MACスタックを利用した無線通信プログラムの開発用オブジェクトを提供
注意：電波暗室等外部空間へ電波の漏れない環境でお使いください。
電波暗室以外での使用には電波法の定めに基づき技術基準適合証明が必要です。
| 製品名 |
TK-850/SG2+ZB |
| CPU |
NECエレクトロニクス uPD70F3281YGC |
| 動作周波数 |
20MHz (32.768KHz) |
| RFトランシーバー |
CC2420EM ( Chipcon社製 ） |
| インタフェース |
USBコネクタ(MiniB)
Ethernetコネクタ（RJ-45）
RFボードコネクタ
N-WIRE用コネクタ (SICA2P20S :パットのみ)
拡張コネクタ (CN1:未実装)
電池コネクタ (単三乾電池4本使用)
|
対応
機種 |
ホスト
マシン |
USBインタフェース付DOS/V機 |
| OS |
Windows 98/ME/2000/XP |
| 動作電圧 |
5.0V（USB給電）、6.0V(電池給電) |
| 本体寸法 |
MCUボード単体で90mm×63mm、RFボード接続時で110mm×63mm |
| 付属品 |
MPUボード 1枚
RFトランシーバーボード 1枚
アンテナ 1本
電池給電用電源ケーブル 1本
USBケーブル(1.5m, ミニB←→A) 1本
アプリケーションソフト（CD）
取扱説明書（CD）
|
| 開発ツール一覧 |
●デバイス・ファイル DF703283
デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが
必要となります。
●統合開発環境 PM +
Windows上での統合開発環境プラットホームです。 編集ウインドウとしてアイデアプロセッサ機能付きエディタを
搭載し、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発が行えます。
PM + メイン画面
●Cコンパイラ・パッケージ CA850 （サイズ限定版）
V850シリーズ用の「オブジェクト・サイズ限定(128KByte)」パッケージです。Cソース・プログラムやアセンブラ
ソース・プログラムからV850シリーズで実行することができる実行コードを生成します。
●モニタ版統合ディバッガ ID850-TK
ホストPC上で動作するWindowsベースのソフトウエアです。Cソース・レベルでのディバグを実現する統合ディバッ
ガです。 変数の参照・変更やソース行単位でのステップ実行など、ソース・ディバグを簡単かつ効率的に行うことが
できます。
ディバッガ メイン画面
|
|
