TK-78K0R/KG3+UZ-R(技術基準適合証明取得品)
標準価格 \56,700 (税抜価格 \54,000)
本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、NECエレクトロニクス半導体製品の販売特約店へお問い合わせください。 |

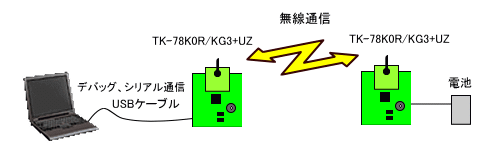

■ ZigBeeについて
|
- MCUボード、RFボードが2枚ずつ付属しており、ただちにIEEE 802.15.4に準拠した省電力低コストのZigBee無線通信ネットワークアプリケーションの構築が可能
- 技術基準適合証明を取得しているので、特別に設備を用意することなく無線テストが容易に進められます(技術基準適合証明未取得品(TK-78K0R/KG3+UZ)も用意しています)
- RFトランシーバにUniband Electronic Corporation製「UZ2400」チップを採用
- 拡張インターフェイスにはディジタル入出力、アナログ入力、シリアル通信等が用意されているため無線ネットワークからの外部機器制御やデータ取得が可能です。
- USB接続でオンチップ・ディバッグを実現
- 統合開発環境（PM +）により、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発を実現
- オンチップ・デバッグ・エミュレータMINICUBE2が接続可能です。
- USB接続でマイコンに直接プログラムを書き込めるデバッガ、評価版コンパイラ、サンプルプログラム、MACスタックを利用した無線通信プログラムの開発用オブジェクトを提供
- 本ボードをプラットフォームとした「ZigBee SDK」（ソフトウェア開発キット）を(株)スカイリーネットワークス様より販売しております。
| 製品名 |
TK-78K0R/KG3+UZ |
| CPU |
NECエレクトロニクス uPD78F1168 |
| 動作周波数 |
20MHz (32.768KHz) |
| RFトランシーバー |
UZ2400 ( Uniband Electronic Corp製 ） |
| インタフェース |
USBコネクタ(MiniB)
RFボードコネクタ
拡張コネクタ(CN1:未実装)
電池コネクタ(006P)
MINICUBE2接続用コネクタ |
対応
機種 |
ホスト
マシン |
USBインタフェース付DOS/V機 |
| OS |
2000/XP |
| 動作電圧 |
5.0V（USB給電）、9.0V(電池給電,Min.4.8V) |
| 本体寸法 |
MCUボード単体で60mm×90mm、RFボード接続時で60mm×102mm |
| 付属品 |
MCUボード 2枚
RFトランシーバーボード 2枚
アンテナ 2本
電池給電用電源ケーブル 2本
USBケーブル(1.5m, ミニB←→A) 2本
アプリケーションソフト（CD）
取扱説明書（CD） |
| 開発ツール一覧 |
●デバイス・ファイル DF781188
デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが
必要となります。
●統合開発環境 PM +
Windows上での統合開発環境プラットホームです。 編集ウインドウとしてアイデアプロセッサ機能付きエディタを
搭載し、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発が行えます。

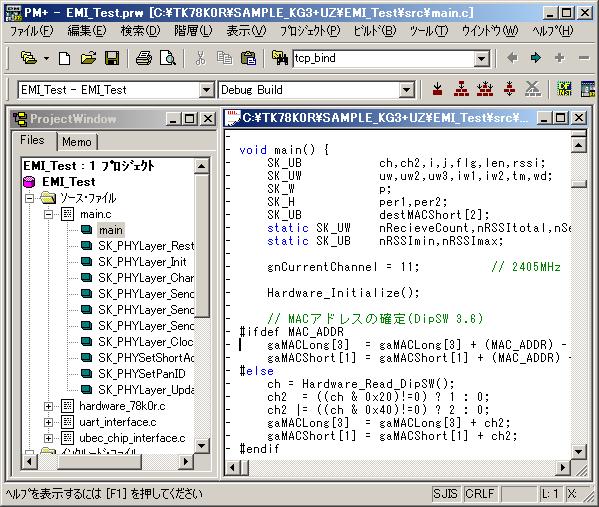

PM + メイン画面
●CコンパイラCC78K0R （サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」コンパイラです。
78K0Rシリーズ用言語、またはANSI-C
準拠の言語で書かれたソース・プログラムを機械語に翻訳するプログラムです。 C言語で書かれたソース・プログラ
ムを入力し、78K0Rシリーズ用アセンブラの入力となるソース・プログラムと、リンカの入力となるオブジェクト・プログラ
ムを出力します。
●アセンブラ RA78K0R （サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」アセンブラです。
78K0Rシリーズ用アセンブリ言語で書か
れたソース・プログラムを入力し、機械語のオブジェクト・プログラムを出力する一連のプログラムの総称です。出力し
たオブジェクト・プログラムは、フラッシュ・プログラマや、ディバッガの入力となります。
●78K0R統合ディバッガ ID78K0R-QB
ホストPC上で動作するWindowsベースのソフトウエアです。 Cソース・レベルでのディバグを実現する統合ディバッ
ガです。 変数の参照・変更やソース行単位でのステップ実行など、ソース・ディバグを簡単かつ効率的に行うことが
できます。

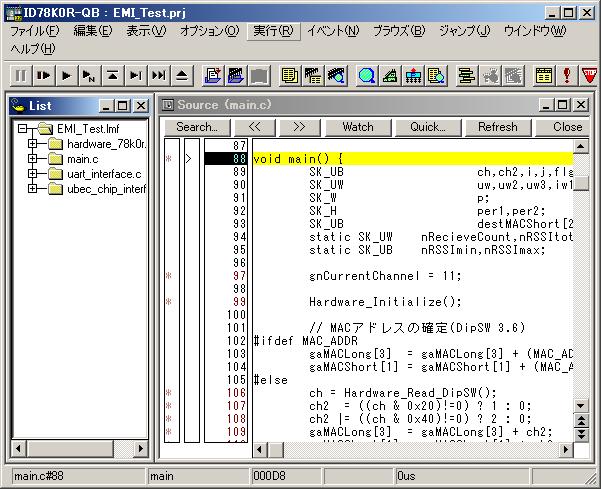

ディバッガ メイン画面
|
|
