TK-78K0/KF2+ZB
標準価格 \46,200 (税抜価格 \44,000)
本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、NECエレクトロニクス半導体製品の販売特約店へお問い合わせください。 |
■ ZigBeeについて
|

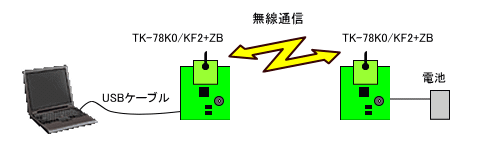

- MCUボード、RFボードが2枚ずつ付属しており、ただちにIEEE 802.15.4に準拠した省電力低コストのZigBee無線通信ネットワークアプリケーションの構築が可能
- RFトランシーバにChipcon社製2.4GHz帯RF無線通信チップ「CC2420EM」を採用
- USB接続で容易にフラッシュメモリの書換えが可能（専用ライター不要、セルフライブラリ不要）
- USB接続でオンチップ・ディバッグを実現
- 統合開発環境（PM +）により、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発を実現
- MACスタックを利用した無線通信プログラムの開発用オブジェクトを提供
注意：電波暗室等外部空間へ電波の漏れない環境でお使いください。
電波暗室以外での使用には電波法の定めに基づき技術基準適合証明が必要です。
| 製品名 |
TK-78K0/KF2+ZB |
| CPU |
NECエレクトロニクス uPD78F0547D |
| 動作周波数 |
16MHz (32.768KHz) |
| RFトランシーバー |
CC2420EM ( Chipcon社製 ） |
| インタフェース |
USBコネクタ(MiniB)
RFボードコネクタ
拡張コネクタ(CN1:未実装)
電池コネクタ(006P) |
対応
機種 |
ホスト
マシン |
USBインタフェース付DOS/V機 |
| OS |
Windows 98/ME/2000/XP |
| 動作電圧 |
5.0V（USB給電）、9.0V(電池給電,Min.6.5V) |
| 本体寸法 |
MCUボード単体で70mm×60mm、RFボード接続時で80mm×60mm |
| 付属品 |
MPUボード 2枚
RFトランシーバーボード 2枚
アンテナ 2本
電池給電用電源ケーブル 2本
USBケーブル(1.5m, ミニB←→A) 2本
アプリケーションソフト（CD）
取扱説明書（CD） |
| 開発ツール一覧 |
●デバイス・ファイル DF780547
デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが
必要となります。
●統合開発環境 PM +
Windows上での統合開発環境プラットホームです。 編集ウインドウとしてアイデアプロセッサ機能付きエディタを
搭載し、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発が行えます。
PM + メイン画面
●CコンパイラCC78K0 （サイズ限定版）
78K0シリーズ用の「オブジェクト・サイズ限定(32KByte)」コンパイラです。
78K0シリーズ用言語、またはANSI-C
準拠の言語で書かれたソース・プログラムを機械語に翻訳するプログラムです。 C言語で書かれたソース・プログラ
ムを入力し、78K0シリーズ用アセンブラの入力となるソース・プログラムと、リンカの入力となるオブジェクト・プログラ
ムを出力します。
●アセンブラ RA78K0 （サイズ限定版）
78K0シリーズ用の「オブジェクト・サイズ限定(32KByte)」アセンブラです。
78K0シリーズ用アセンブリ言語で書か
れたソース・プログラムを入力し、機械語のオブジェクト・プログラムを出力する一連のプログラムの総称です。出力し
たオブジェクト・プログラムは、フラッシュ・プログラマや、ディバッガの入力となります。
●78K0統合ディバッガ ID78K0-TK
ホストPC上で動作するWindowsベースのソフトウエアです。 Cソース・レベルでのディバグを実現する統合ディバッ
ガです。 変数の参照・変更やソース行単位でのステップ実行など、ソース・ディバグを簡単かつ効率的に行うことが
できます。
ディバッガ メイン画面
|
|
