TK-78K0R/KG3+Voice
標準価格 \21,000 (税抜価格 \20,000)
|
- NECエレクトロニクス製16bitマイコン78K0Rを使用した音声データの再生機器開発を簡単かつ低価格で始めていただけるスターターキットです。
- NECエレクトロニクス製音声圧縮・伸張ソフトウェア・ライブラリADPCM-SPを使用して、2/3/4ビットに圧縮されたデータを8ビットPCMデータに伸張し、PWMもしくはD/Aによって出力します。
- Windowsパソコン上で動作する音声変換ツールを使用することで、簡単に音声データをマイコンに組み込む事が可能です。
- USB接続でマイコンに直接プログラムを書き込めるデバッガ、評価版コンパイラ、70個ものライセンス・フリーの音声データを同封しています。
- 統合開発環境（PM +）により、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発を実現できます。
- オンボードスピーカー、外部スピーカー接続端子、照度センサを搭載しています。
- 内蔵フィルター回路の有無を切り替えられます。
| 製品名 |
TK-78K0R/KG3+Voice |
| CPU |
NECエレクトロニクス uPD78F1166 |
| 動作周波数 |
20MHz (32.768KHz) |
| Audio |
D/AまたはPWM出力
Filter :LMV324M(NS), AMP :LM4865M(NS)
Jack :3.5mmモノラル
Speaker :0.3W(簡易モニター用)
|
| インタフェース |
USBコネクタ(MiniB): DebugまたはUART通信に使用
MINICUBE2接続用コネクタ・パッド（コネクタは未実装） |
対応
機種 |
ホスト
マシン |
USBインタフェース付DOS/V機 |
| OS |
2000/XP |
| 動作電圧 |
5.0V（USB給電) |
| 本体寸法 |
90mm×60mm |
| 付属品 |
USBケーブル(1.5m, ミニB←→A)
ACアダプタ（5V）
CD(評価版コンパイラ、デバッガ、音声ライブラリ、サンプルプログラム、サンプル音声データ、マニュアル)
|
| 開発ツール一覧 |
●デバイス・ファイル DF781188
デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが
必要となります。
●統合開発環境 PM +
Windows上での統合開発環境プラットホームです。 編集ウインドウとしてアイデアプロセッサ機能付きエディタを
搭載し、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発が行えます。

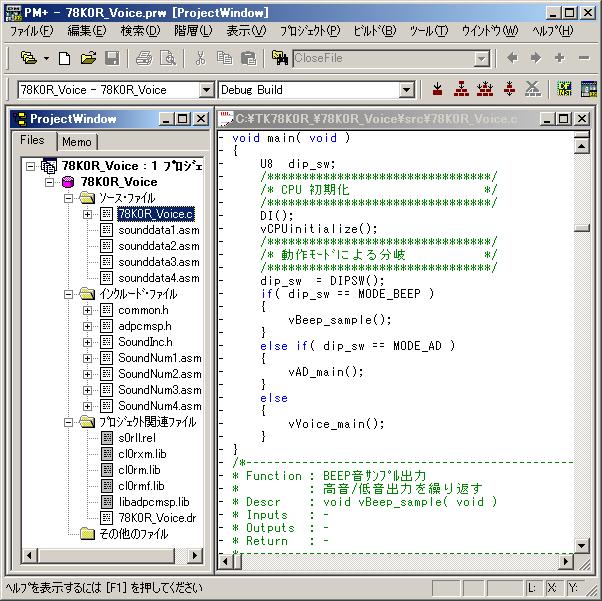

PM + メイン画面
●CコンパイラCC78K0R （サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」コンパイラです。
78K0Rシリーズ用言語、またはANSI-C
準拠の言語で書かれたソース・プログラムを機械語に翻訳するプログラムです。 C言語で書かれたソース・プログラ
ムを入力し、78K0Rシリーズ用アセンブラの入力となるソース・プログラムと、リンカの入力となるオブジェクト・プログラ
ムを出力します。
●アセンブラ RA78K0R （サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」アセンブラです。
78K0Rシリーズ用アセンブリ言語で書か
れたソース・プログラムを入力し、機械語のオブジェクト・プログラムを出力する一連のプログラムの総称です。出力し
たオブジェクト・プログラムは、フラッシュ・プログラマや、ディバッガの入力となります。
●78K0R統合ディバッガ ID78K0R-QB
ホストPC上で動作するWindowsベースのソフトウエアです。 Cソース・レベルでのディバグを実現する統合ディバッ
ガです。 変数の参照・変更やソース行単位でのステップ実行など、ソース・ディバグを簡単かつ効率的に行うことが
できます。

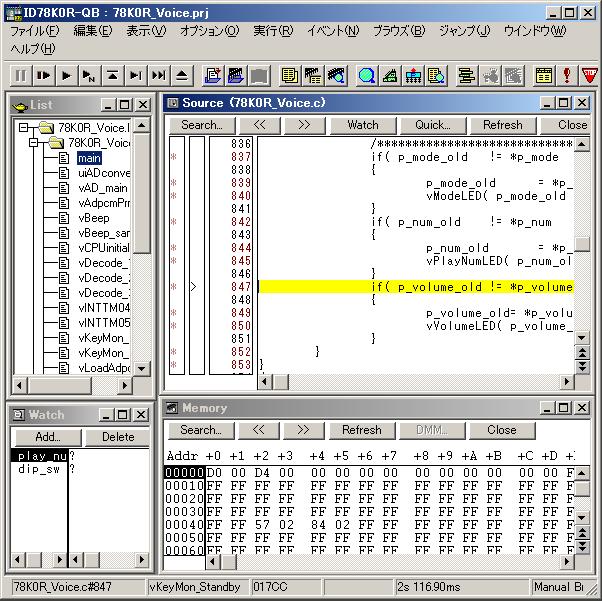

ディバッガ メイン画面
|
|
