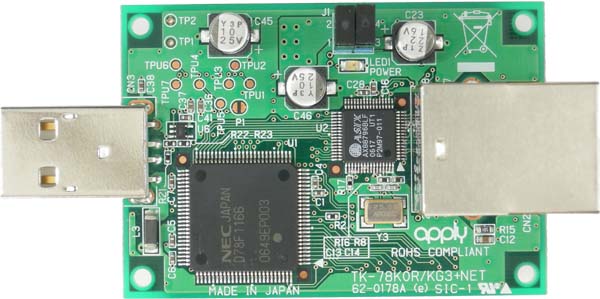

TK-78K0R/KG3+NET
標準価格 \18,690 (税抜価格 \17,800)
|
- 超小型WEBサーバーの開発がすぐにスタートできます。
- NECエレクトロニクス製16ビットマイコンμPD78F1166の実力評価をスピーディーに実行可能です。
- イーサネットアクセスによる、HTTPサーバ機能を利用したアプリケーション評価が可能です。

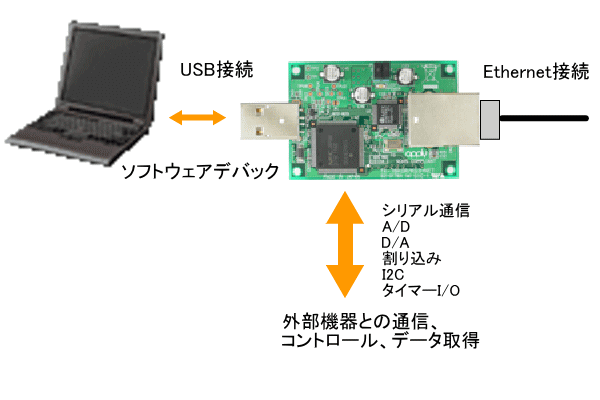

- 最大31のI/Oを使用した機器制御が可能です。（シリアル通信, A/D, D/A, 割り込み, I2C, タイマー入出力）

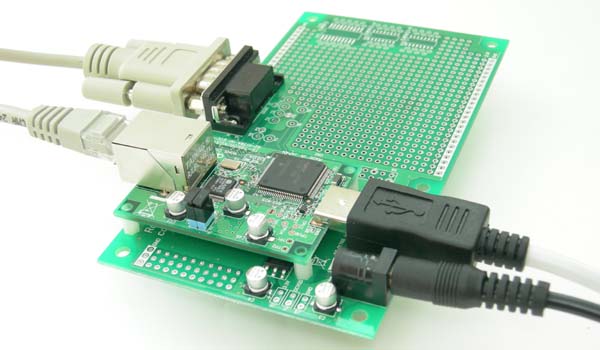

- 付属のEXT-232Cボードを接続することによってDsub-9pin接続による、RS-232Cシリアル通信やユニバーサル基板エリアを使用したカスタム回路を構成することが可能です。
- EthernetコントローラにASIX AX88796Bを使用しています。
- TK-78K0R/KG3+NETはコンパクトサイズ(55×38mm、突起物除く)で、お客様のニーズに合わせた組み込み機器用カスタマイズも可能です。
- 内蔵メモリで動作するコンパクトな評価用TCP/IP,HTTPオブジェクトライブラリとWEBサーバーサンプルプログラムが付属しています。
- USB接続で容易にフラッシュメモリの書き換え,デバッグが可能です。
- 開発に必要なデバッガ、評価版コンパイラ、プロジェクトマネージャ、回路図を添付しています。
| 製品名 |
TK-78K0R/KG3+NET |
| マイコン |
NECエレクトロニクス uPD78F1166GC (フラッシュ・メモリ 256KByte, RAM 12KByte) |
| マイコン動作電圧 |
3.3V |
| 動作周波数 |
20MHz (32.768KHz) |
| Ethernet コントローラー |
ASIX AX88796B |
インタ
フェース |
TK-78K0R/KG3+NET |
Ethernet 10/100Base-T （RJ-45）
USB (A Type コネクタ デバッグで使用)
拡張コネクタ40pin(2mmピッチソケット)
|

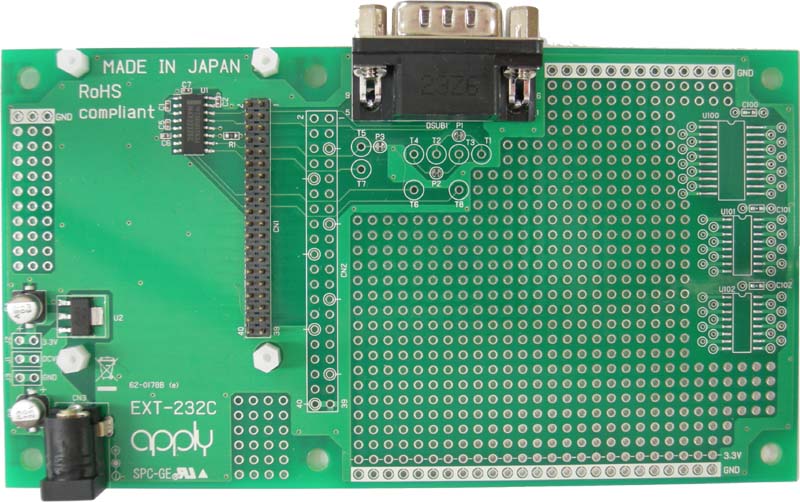

| EXT-232Cボード |
TK-78K0R/KG3+NET接続コネクタ (2mmピッチヘッダ)
RS-232C （Dsub-9pin オス）
拡張I/O（TK-78K0R/KG3+NETの拡張コネクタと同じ信号I/O）
AC アダプタ入力 |
対応
機種 |
ホスト
マシン |
800MHz以上または同等のCPU
128MB以上（256M以上推奨）のメモリ
USBポート、Ethernet 10/100Base-Tインタフェースおよび
シリアルインタフェース（D-SUB 9pin コネクタ)付DOS/V機 |
| OS |
Windows 2000/XP |
| WEBブラウザ |
InternetExplorer6.0以上 |
| 供給電圧 |
DC 5V（TK-78K0R/KG3+NET単体動作時にはUSBバスパワーで動作可能） |
| 本体寸法 |
TK-78K0R/KG3+NET |
W75×H38×D20mm (W55×H38×D20mm 突起物除く) |
| EXT-232Cボード |
W138×H81×D25mm (TK-78K0R/KG3+NET含む) |
| 付属品 |
TK-78K0R/KG3+NET ボード
EXT-232C ボード
開発ツール、サンプルソフトウェア、取扱説明書（CD）
ACアダプタ (5V)
USBケーブル (延長ケーブル)
|
| 開発ツール一覧 |
|
●デバイス・ファイル DF781188
デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが
必要となります。
●統合開発環境 PM +
Windows上での統合開発環境プラットホームです。 編集ウインドウとしてアイデアプロセッサ機能付きエディタを
搭載し、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発が行えます。

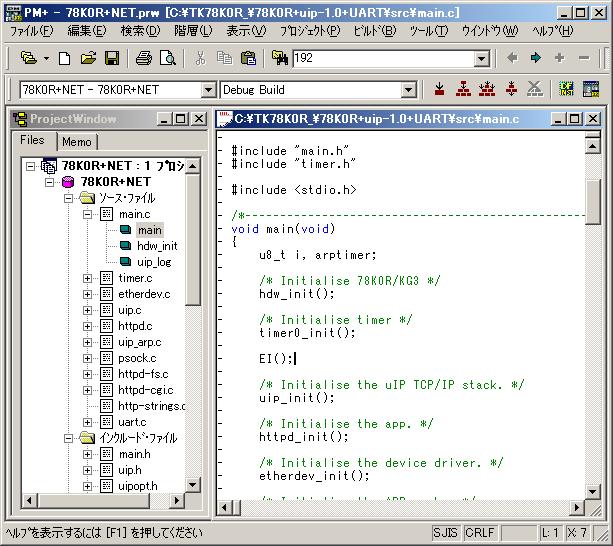

PM + メイン画面
●CコンパイラCC78K0R （サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」コンパイラです。
78K0Rシリーズ用言語、またはANSI-C
準拠の言語で書かれたソース・プログラムを機械語に翻訳するプログラムです。 C言語で書かれたソース・プログラ
ムを入力し、78K0Rシリーズ用アセンブラの入力となるソース・プログラムと、リンカの入力となるオブジェクト・プログラ
ムを出力します。
●アセンブラ RA78K0R （サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」アセンブラです。
78K0Rシリーズ用アセンブリ言語で書か
れたソース・プログラムを入力し、機械語のオブジェクト・プログラムを出力する一連のプログラムの総称です。出力し
たオブジェクト・プログラムは、フラッシュ・プログラマや、ディバッガの入力となります。
●78K0R統合ディバッガ ID78K0R-QB
ホストPC上で動作するWindowsベースのソフトウエアです。 Cソース・レベルでのディバグを実現する統合ディバッ
ガです。 変数の参照・変更やソース行単位でのステップ実行など、ソース・ディバグを簡単かつ効率的に行うことが
できます。

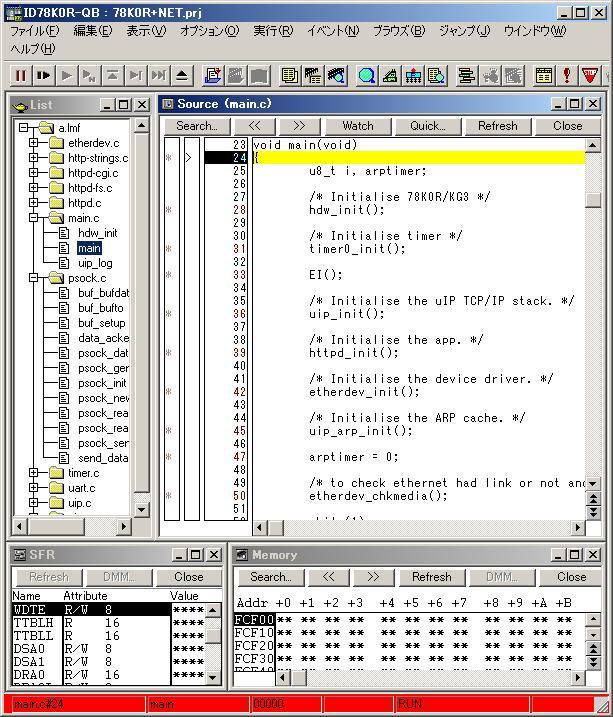

ディバッガ メイン画面
|
| サンプルアプリケーション |
|
|

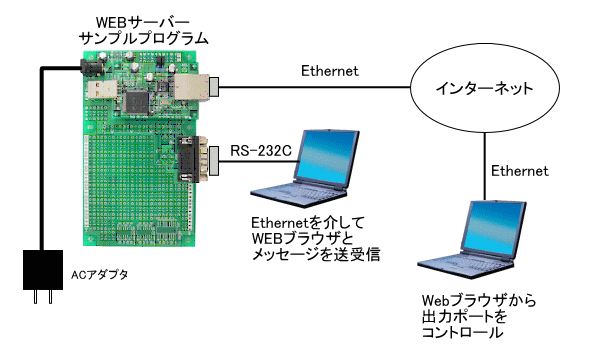

●ポート操作アプリケーション
78K0R/KG3の出力ポートをコントロールするアプリケーションです。

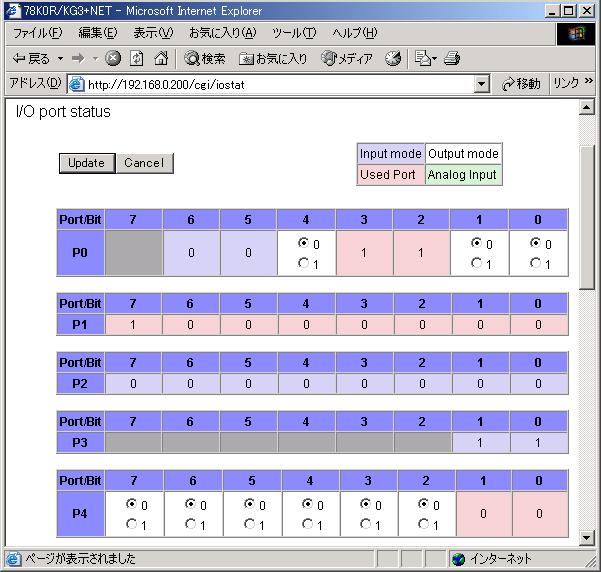

I/O port status画面
●RS-232Cアプリケーション
WEBブラウザから送信したメッセージをEthernetを介して受信し、RS-232Cへ出力するサンプルです。

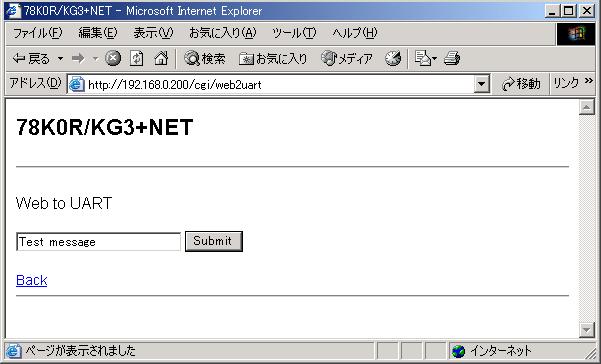

WEB to UART画面
●RS-232Cアプリケーション
RS-232Cで受信したメッセージをEternetを介してWEBブラウザに表示するサンプルです。

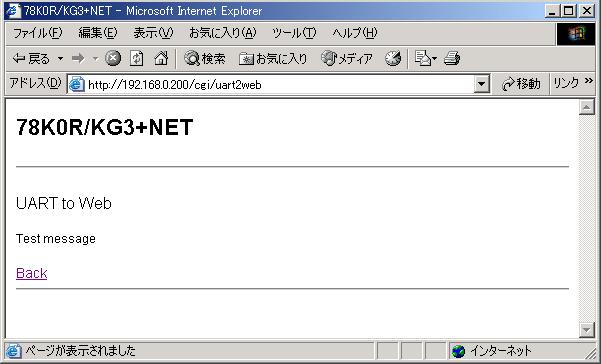

UART to WEB画面
|
|
