ALL FLASHマイコン
TK-78K0/KF2+Voice
標準価格 \15,750 (税抜価格 \15,000)
ブロック図 仕様
製品カタログ ユーザーズマニュアル
ハードウェア(解説、マニュアル) ソフトウェア解説
デバイス情報 バージョンアップ情報

概要
  • NECエレクトロニクス製8bitマイコン78K0を使用した音声データの再生機器開発を簡単かつ低価格で始めていただけるスターターキットです。
  • NECエレクトロニクス製音声伸張ソフトウェア・ライブラリADPCM-SP2を使用して、2/4ビットに圧縮された音声データを伸張し、PWMによって出力します。
  • Windowsパソコン上で動作する音声変換ツールを使用することで、簡単に音声データをマイコンに組み込む事が可能です。
  • USB接続でマイコンに直接プログラムを書き込めるデバッガ、評価版コンパイラ、70個ものライセンス・フリーの音声データを同封しています。
  • 統合開発環境(PM Plus)により、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発を実現できます。
  • 音声出力用パワーアンプ、外部スピーカー接続端子を搭載しています。
  • 音声フィルター回路の有無を切り替えられます。

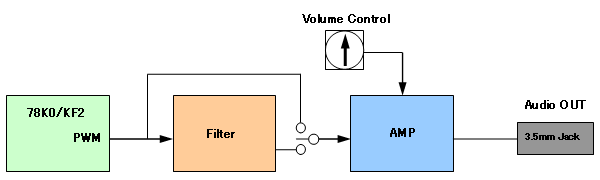

簡易ブロック図


<UP> <BACK>

仕様

製品名 TK-78K0/KF2+Voice
CPU NECエレクトロニクス μPD78F0547D
動作周波数 外部メインシステム・クロック:20MHz
サブシステム・クロック:32.768KHz
高速内蔵発振クロック:8 MHz
低速内蔵発振クロック:240 kHz
Audio PWM出力
Filter :LMV324M(NS), AMP :LM4865M(NS)
スピーカー出力 :3.5mmモノラル Jack
インタフェース USBコネクタ(MiniB): DebugまたはUART通信に使用
MINICUBE接続用コネクタ・パッド(コネクタは未実装)
対応
機種
ホスト
マシン
USBインタフェース付DOS/V機
OS 2000/XP
動作電圧 5.0V(USB給電)
本体寸法 W89 X D52 (mm)
付属品 USBケーブル(1.5m, ミニB←→A)
CD(評価版コンパイラ、デバッガ、音声ライブラリ、サンプルプログラム、サンプル音声データ、マニュアル)

<UP> <BACK>

ソフトウェア解説

開発ツール一覧
●デバイス・ファイル DF780547
デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが
必要となります。


●統合開発環境 PM Plus
Windows上での統合開発環境プラットホームです。 編集ウインドウとしてアイデアプロセッサ機能付きエディタを
搭載し、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発が行えます。

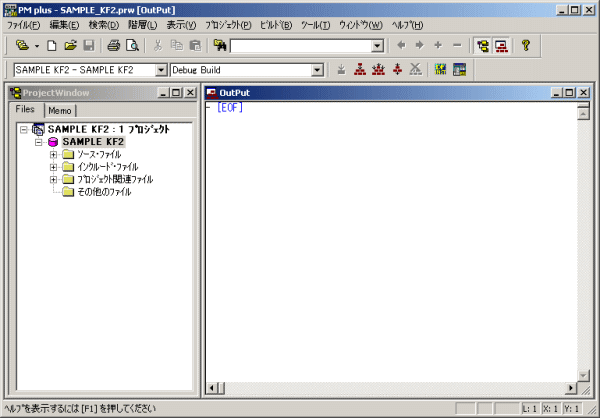

PM Plus メイン画面


●CコンパイラCC78K0  (サイズ限定版)
78K0シリーズ用の「オブジェクト・サイズ限定(32KByte)」コンパイラです。 78K0シリーズ用言語、またはANSI-C
準拠の言語で書かれたソース・プログラムを機械語に翻訳するプログラムです。 C言語で書かれたソース・プログラ
ムを入力し、78K0シリーズ用アセンブラの入力となるソース・プログラムと、リンカの入力となるオブジェクト・プログラ
ムを出力します。


●アセンブラ RA78K0  (サイズ限定版)
78K0シリーズ用の「オブジェクト・サイズ限定(32KByte)」アセンブラです。 78K0シリーズ用アセンブリ言語で書か
れたソース・プログラムを入力し、機械語のオブジェクト・プログラムを出力する一連のプログラムの総称です。出力し
たオブジェクト・プログラムは、フラッシュ・プログラマや、ディバッガの入力となります。


●78K0統合ディバッガ ID78K0-TK
ホストPC上で動作するWindowsベースのソフトウエアです。 Cソース・レベルでのディバグを実現する統合ディバッ
ガです。 変数の参照・変更やソース行単位でのステップ実行など、ソース・ディバグを簡単かつ効率的に行うことが
できます。

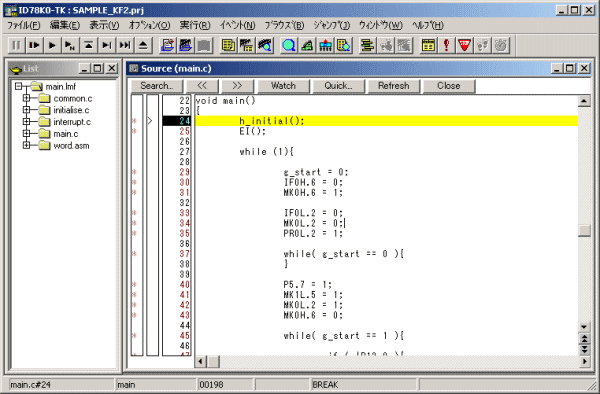

ディバッガ メイン画面
