TK-78K0/FF2+CL
標準価格 \26,250 (税抜価格 \25,000)
|
- uPD78F0893の実力評価をスピーディーに実行可能
- CAN ドライバ、LIN ドライバを搭載しているためCAN、LIN の評価や開発ツールとして使用していただけます。
- USB接続でオンチップ・ディバッグを実現
- USB接続で容易にフラッシュメモリの書換えが可能（専用ライター不要、セルフライブラリ不要）
- 統合開発環境（PM +）により、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発を実現
- 最大で35 本のI/O ポートを装備しています。
- コンパクトサイズ です。（W75mm×H80mm）
| 製品名 |
TK-78K0/FF2+CL |
| CPU |
NECエレクトロニクス μPD78F0893GK |
| 動作周波数 |
20MHz (32.768KHz) |
| インタフェース |
USB(ミニBコネクタ)
MINICUBE(2)用コネクタ
LIN 通信用コネクタ
CAN 通信用コネクタ(D-Sub 9Pin ソケット)
拡張コネクタ40pin ソケット(パットのみ)
|
対応
機種 |
ホスト
マシン |
USBインタフェース付DOS/V機 |
| OS |
Windows 2000/XP |
| CPU動作電圧 |
5V |
| 本体寸法 |
W75 X D80 (mm) |
| 付属品 |
開発ツール／マニュアル (CD)
取扱説明書（CD）
USB ケーブル(MINI B←→A)
LIN 通信用ケーブル（ワニ口クリップ付きばら線）

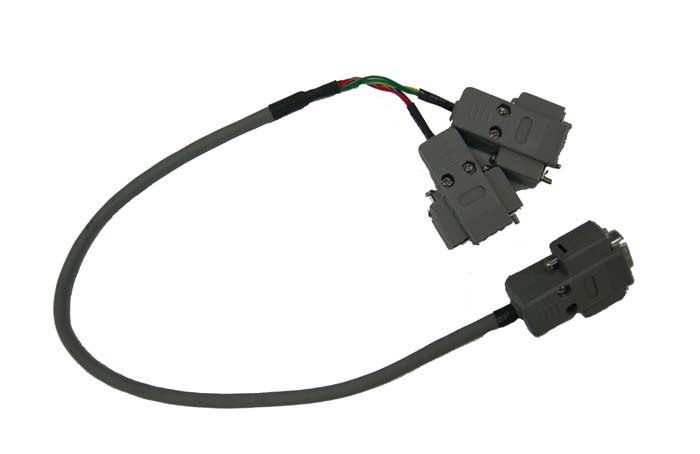

CAN 通信用ケーブル（D-Sub 9Pin 分岐コネクタ）
AC アダプタ （DC12V 出力）
|
| サンプルソフトウェア |
LINマスタ,LINスレーブ動作のサンプルプログラムとLINソフトウェアドライバが付属しています。
CANソフトウェアドライバが付属しています。
これらのソフトウェアを利用することにより、LIN、CANネットワーク開発をすぐにスタートする事ができます。
|
| 開発ツール一覧 |
●デバイス・ファイル DF780893
デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが
必要となります。
●統合開発環境 PM plus
Windows上での統合開発環境プラットホームです。 編集ウインドウとしてアイデアプロセッサ機能付きエディタを
搭載し、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発が行えます。

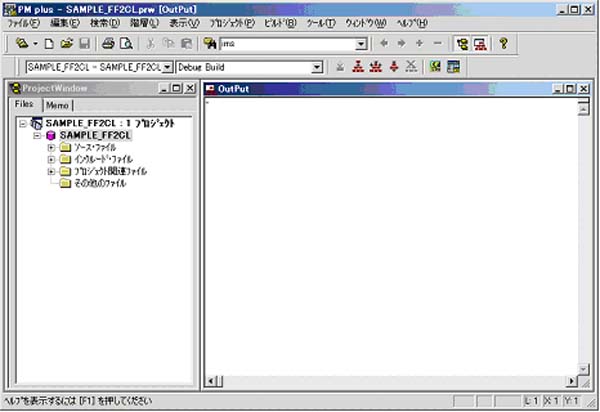

PM plus メイン画面
●CコンパイラCC78K0 （サイズ限定版）
78K0シリーズ用の「オブジェクト・サイズ限定(32KByte)」コンパイラです。
78K0シリーズ用言語、またはANSI-C
準拠の言語で書かれたソース・プログラムを機械語に翻訳するプログラムです。 C言語で書かれたソース・プログラ
ムを入力し、78K0シリーズ用アセンブラの入力となるソース・プログラムと、リンカの入力となるオブジェクト・プログラ
ムを出力します。
●アセンブラ RA78K0 （サイズ限定版）
78K0シリーズ用の「オブジェクト・サイズ限定(32KByte)」アセンブラです。
78K0シリーズ用アセンブリ言語で書か
れたソース・プログラムを入力し、機械語のオブジェクト・プログラムを出力する一連のプログラムの総称です。出力し
たオブジェクト・プログラムは、フラッシュ・プログラマや、ディバッガの入力となります。
●78K0統合ディバッガ ID78K0-TK
ホストPC上で動作するWindowsベースのソフトウエアです。 Cソース・レベルでのディバグを実現する統合ディバッ
ガです。 変数の参照・変更やソース行単位でのステップ実行など、ソース・ディバグを簡単かつ効率的に行うことが
できます。

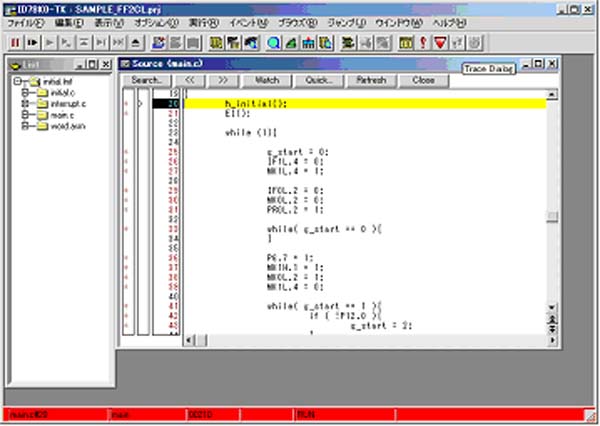

ディバッガ メイン画面
|
|
