EB-78F8006H

EB-78F8006H
標準価格　\12,075　(税抜価格　\11,500)

■接続例	■仕様
■製品カタログ	■チュートリアル
■ハードウェア（解説、マニュアル）	■ソフトウェア（解説、マニュアル）
■デバイス情報	■バージョンアップ情報

概要

μPD78F8006Hの実力評価をスピーディーに実行可能です。
μPD78F8006H内にLINトランシーバー、電源等を搭載しており、基板サイズは42mm×30mmと非常に小型です。
評価ボードとLINネットワーク接続用ハーネスが2つづつ付属しています。
8 本のI/O ポートを装備しています。

＊	プログラムをCPU内蔵フラッシュメモリへ書き込む際には、フラッシュライターをご用意ください。

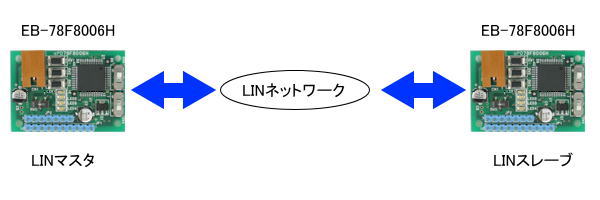

接続例

<UP>	<BACK>

仕様

製品名		EB-78F8006H
CPU		NECエレクトロニクス μPD78F8006H
動作周波数		16MHz
インタフェース		LINインターフェイスコネクタフラッシュライター接続用コネクタ　（ヒロセ製 FFC-7AMEP1）拡張コネクタ　（ヒロセ製 FFC-10AMEP1）
バッテリー供給電圧		12V
本体寸法		W42 X D30 (mm)

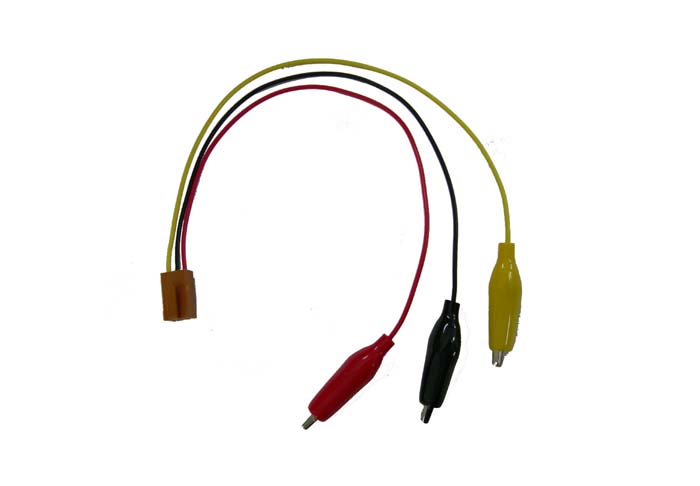

付属品		EB-78F8006H　評価ボード　2枚 LIN 通信用ケーブル（ワニ口クリップ付きばら線）　2本開発ツール／マニュアル (CD) 取扱説明書（CD）

<UP>	<BACK>

ソフトウェア解説

サンプルソフトウェア

LINマスタ,LINスレーブ動作のサンプルアプリケーションソフトウェアと、マスタ・スレーブそれぞれのソフトウェア・ドライバが付属しており、LINネットワーク開発をすぐにスタートする事ができます。

＊サンプルアプリケーションをCPU内蔵フラッシュメモリへ書き込む際には、フラッシュライターをご用意ください。

開発ツール一覧

●デバイス・ファイル DF780893
　　デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが
　必要となります。
