78K0R UZ Stick-R(技術基準適合証明取得品)
標準価格 \21,000 (税抜価格 \20,000)
本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、NECエレクトロニクス半導体製品の販売特約店へお問い合わせください。 |
■ ZigBeeについて
|

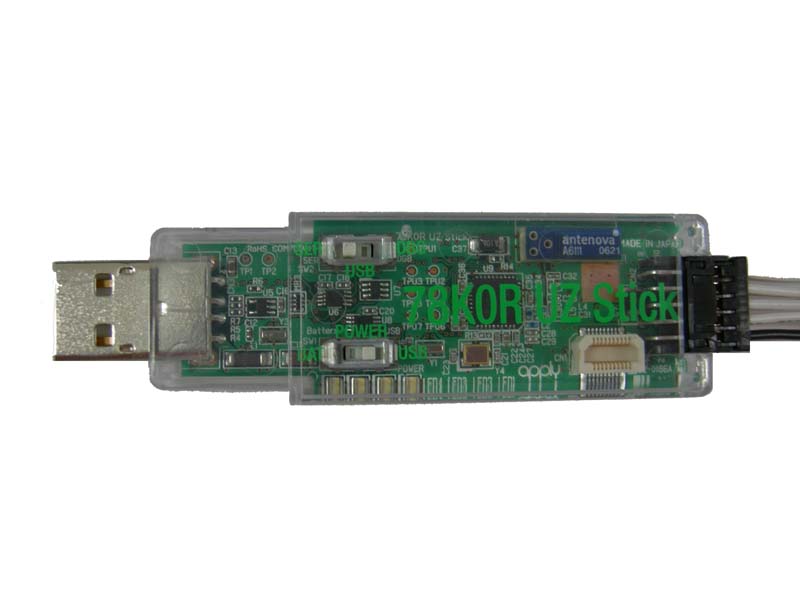

- 16ビットCPUである78K0R/KE3(μPD78F1146)を搭載したUSBメモリー型のZigBeeネットワーク開発環境です。(87X23X12mm)
- RF通信チップを内蔵しており、ただちにIEEE 802.15.4に準拠した省電力低コストのZigBee無線通信ネットワークアプリケーションの構築が可能です。
- 技術基準適合証明を取得しているので、特別に設備を用意することなく無線テストが容易に進められます(技術基準適合証明未取得品(78K0R UZ Stick)も用意しています)
- RF通信チップにはUniband Electronic Corp (UBEC) 製2.4GHz帯RF無線通信チップ「UZ2400」を使用し、チップアンテナを内蔵しています。

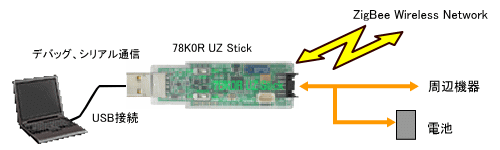

- 拡張インターフェイス端子にはディジタル入出力、アナログ入力、シリアル通信、電池接続端子が用意されており、電池動作でZigBeeネットワークからの外部機器制御やデータ取得が可能です。
- オンチップ・デバッグ・エミュレータMINICUBE2が接続可能です。（変換コネクタSICA16I2Pを御使用ください。）
- RF通信モジュールや周辺素子の接続を共通化しているため、RF通信機能やLED、温度センサのプログラムデバッグがTK-78K0R/KG3+UZ上で行えます。
- MACスタックを利用した無線通信プログラム開発用オブジェクトライブラリが付属しており、NECエレクトロニクスの無償開発ツール類を使用し、新たなプログラムを作成することが可能です。
- 本ボードをプラットフォームとした「ZigBee SDK」（ソフトウェア開発キット）を(株)スカイリーネットワークス様より販売しております。
| 製品名 |
78K0R UZ Stick |
| CPU |
NECエレクトロニクス μPD78F1146 |
| 動作周波数 |
20MHz (32.768KHz) |
| RFトランシーバー |
UZ2400 ( Uniband Electronic Corp (UBEC)製 ） |
| インタフェース |
USBコネクタ(TypeA)
拡張用コネクタ
オプション：MINICUBE用コネクタ(SICA) |
| スイッチ |
SW1 (USB I/F 切り替え)
SW2 (電源供給切り替え、USBもしくは電池)
|
| LED |
POWER LED (電源供給時点灯)
LED1 (汎用LED)
LED2 (汎用LED)
LED3 (汎用LED)
|
対応
機種 |
ホスト
マシン |
USBインタフェース付DOS/V機 |
| OS |
2000/XP |
| 動作電圧 |
5.0V（USB給電）、4.75～10.0V(電池給電) |
| 本体寸法 |
W87 X D23 X H12 (mm) |
| 付属品 |
78K0R UZ Stick 本体

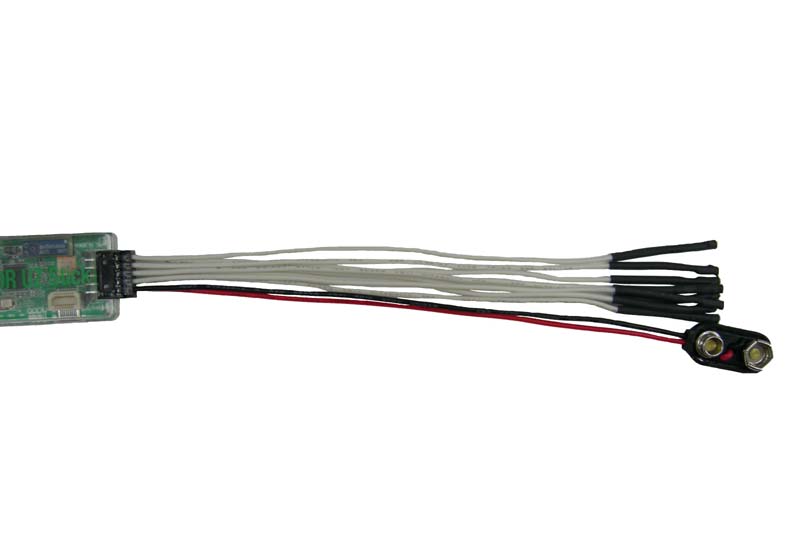

拡張用コネクタハーネス
アプリケーションソフト（CD)
取扱説明書（CD)
|
| 開発ツール一覧 |
●デバイス・ファイル DF781188
デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが
必要となります。
●統合開発環境 PM +
Windows上での統合開発環境プラットホームです。 編集ウインドウとしてアイデアプロセッサ機能付きエディタを
搭載し、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発が行えます。

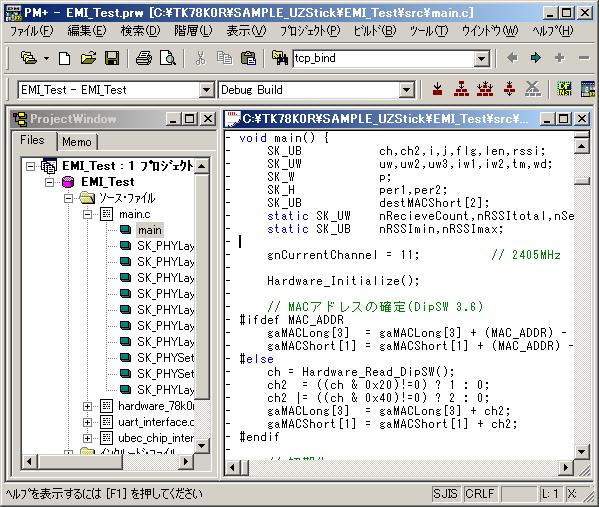

PM + メイン画面
●CコンパイラCC78K0R （サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」コンパイラです。
78K0Rシリーズ用言語、またはANSI-C
準拠の言語で書かれたソース・プログラムを機械語に翻訳するプログラムです。 C言語で書かれたソース・プログラ
ムを入力し、78K0Rシリーズ用アセンブラの入力となるソース・プログラムと、リンカの入力となるオブジェクト・プログ
ラムを出力します。
●アセンブラ RA78K0R （サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」アセンブラです。
78K0Rシリーズ用アセンブリ言語で書か
れたソース・プログラムを入力し、機械語のオブジェクト・プログラムを出力する一連のプログラムの総称です。出力し
たオブジェクト・プログラムは、フラッシュ・プログラマや、ディバッガの入力となります。
●78K0R統合ディバッガ ID78K0R-QB
ホストPC上で動作するWindowsベースのソフトウエアです。 Cソース・レベルでのディバグを実現する統合ディバッ
ガです。 変数の参照・変更やソース行単位でのステップ実行など、ソース・ディバグを簡単かつ効率的に行うことが
できます。

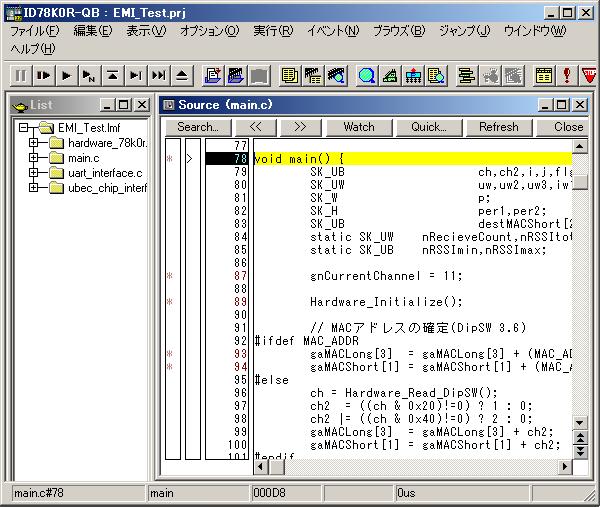

ディバッガ メイン画面
|
|
