マイコン評価KIT(ルネサス エレクトロニクス製 All Flash マイコン搭載)
EB-78F8006H

EB-78F8006H
(販売終了)

概要

  • μPD78F8006Hの実力評価をスピーディーに実行可能です。
  • μPD78F8006H内にLINトランシーバー、電源等を搭載しており、基板サイズは42mm×30mmと非常に小型です。
  • 評価ボードとLINネットワーク接続用ハーネスが2つづつ付属しています。
  • 8 本のI/O ポートを装備しています。
※プログラムをCPU内蔵フラッシュメモリへ書き込む際には、フラッシュライターをご用意ください。

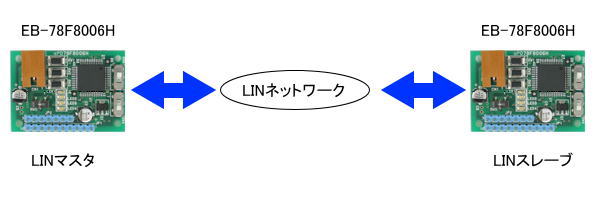

接続例

接続例

仕様

製品名 EB-78F8006H
CPU ルネサス エレクトロニクス μPD78F8006H
動作周波数 16MHz
インタフェース LINインターフェイスコネクタ
フラッシュライター接続用コネクタ (ヒロセ製 FFC-7AMEP1)
拡張コネクタ (ヒロセ製 FFC-10AMEP1)
バッテリー供給電圧 12V
本体寸法 W42 X D30 (mm)
付属品 EB-78F8006H 評価ボード 2枚
LIN 通信用ケーブル(ワニ口クリップ付きばら線) 2本
開発ツール/マニュアル (CD)
取扱説明書(CD)

ソフトウェア解説

サンプルソフトウェア
LINマスタ,LINスレーブ動作のサンプルアプリケーションソフトウェアと、マスタ・スレーブそれぞれのソフトウェア・ドライバが付属しており、LINネットワーク開発をすぐにスタートする事ができます。

*サンプルアプリケーションをCPU内蔵フラッシュメモリへ書き込む際には、フラッシュライターをご用意ください。

開発ツール一覧
●デバイス・ファイル DF780893

デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが必要となります。
