マイコン評価KIT(ルネサス エレクトロニクス製 All Flash マイコン搭載)
StickLIN-78K0

StickLIN-78K0

概要

  • uPD78F8020DAはLIN トランシーバーを内蔵しておりデバイスの実力評価をスピーディーに実行可能です。
  • すぐにLINネットワーク開発をスタートすることができます。
  • USB接続でオンチップ・デバッグを実現
  • USB接続で容易にフラッシュメモリの書換えが可能
  • 統合開発環境(PM+)により、コンパイラ、デバッガなどの開発ツールと連携して効率的な開発を実現
  • 最大で7本の高耐圧I/O ポートを装備しています。
  • W82mm×H23mmと非常にコンパクトです。
  • 簡易LINモニタとしても使用可能

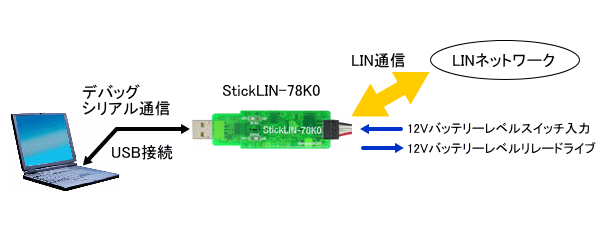

接続例

接続例

仕様

製品名 StickLIN-78K0
CPU ルネサス エレクトロニクス uPD78F8020DA
動作周波数 20MHz
インタフェース USB コネクタ(TypeA)
拡張用インターフェイスコネクタ(J1)
対応
機種
ホストマシン USBインタフェース付DOS/V機
OS Windows 2000/XP
供給電圧 5.0V (USB 給電)、 7.0V~18.0V(拡張用インターフェイス給電)
本体寸法 W82mm×H23mm
付属品 拡張インターフェイスケーブル(ワニ口クリップ付きばら線)
開発ツール/マニュアル (CD)
取扱説明書(CD)

ソフトウェア解説

サンプルソフトウェア
LINマスタ,LINスレーブ動作のサンプルプログラムとLINソフトウェアドライバが付属しており、
LINネットワーク開発をすぐにスタートする事ができます。

開発ツール一覧
●デバイス・ファイル DF78820

デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが必要となります。

●統合開発環境 PM+

Windows上での統合開発環境プラットホームです。 編集ウインドウとしてアイデアプロセッサ機能付きエディタを搭載し、コンパイラ、デバッガなどの開発ツールと連携して効率的な開発が行えます。

接続例
PM+ メイン画面



●CコンパイラCC78K0  (サイズ限定版)

78K0シリーズ用の「オブジェクト・サイズ限定(32KByte)」コンパイラです。 78K0シリーズ用言語、またはANSI-C準拠の言語で書かれたソース・プログラムを機械語に翻訳するプログラムです。 C言語で書かれたソース・プログラムを入力し、78K0シリーズ用アセンブラの入力となるソース・プログラムと、リンカの入力となるオブジェクト・プログラムを出力します。


●アセンブラ RA78K0  (サイズ限定版)

78K0シリーズ用の「オブジェクト・サイズ限定(32KByte)」アセンブラです。 78K0シリーズ用アセンブリ言語で書かれたソース・プログラムを入力し、機械語のオブジェクト・プログラムを出力する一連のプログラムの総称です。出力したオブジェクト・プログラムは、フラッシュ・プログラマや、デバッガの入力となります。


●78K0統合デバッガ ID78K0-QB-EZ

ホストPC上で動作するWindowsベースのソフトウエアです。 Cソース・レベルでのデバッグを実現する統合デバッガです。 変数の参照・変更やソース行単位でのステップ実行など、ソース・デバッグを簡単かつ効率的に行うことができます。

接続例
ディバッガ メイン画面
