マイコン評価KIT（ルネサスエレクトロニクス製 All Flash マイコン搭載）
FL-850/FL4

FL-850/FL4 　 (CPU直付け版) ※1 販売終了

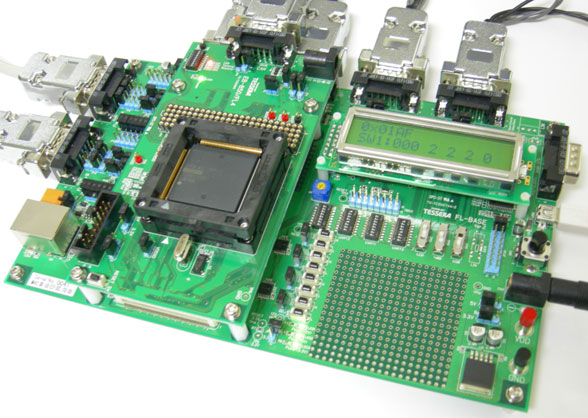

FL-850/FL4-S 　 (CPUソケット版) ※2 販売終了

FL-850/FL4は自動車用ボディ・アプリケーションに向いているV850E2/FL4を評価できるボードです。特にシリアル・インタフェース(CAN、FlexRay)等は次の機能を搭載しています。

CPUボードとベースボードの２枚で構成しています。
CPUボード単体でも使用できます。

FL-850/FL4構成

製品名	FL-850/FL4
製品名	FL-850/FL4-S
CPU	ルネサスエレクトロニクス V850E2/FL4 (uPD70F3559M1GD or uPD70F3560M1GD or uPD70F4011M1GD or uPD70F4012M1GD)
CPU周波数	80MHz(Max) サブクロック(32.768KHz)実装済み
インタフェース	CPUボード CAN 1ch Nexusデバッグ・コネクタ(16pin) ベースボード FlexRay CAN 4ch RJ45コネクタ(10Base-T/100Base-TX) (使用不可：部品未実装) IEBus(使用不可：部品未実装) RS-232C USB(バーチャルCOMポート)
その他周辺機能	CPUボード A/D端子に接続できるフィルタ回路電流測定用ジャンパピンベースボード UART通信による搭載LCDへの文字表示チャタリング防止回路付きプッシュ・スイッチ可変抵抗によるマイコンA/D端子へのアナログ電圧印可
外形寸法	CPUボード：72 x 133 (mm) ベースボード：210 x 133 (mm)
付属品	ACアダプタ(Input:100～240V, Output:+5V) E1接続用変換コネクタ、など

単品での購入も可能です。

FlexRayケーブル (両端D-Sub9pinオス・コネクタ 0.5m)

FL-850 Check Pin Board
標準価格 ¥ 12,000 (税抜)
マイコンのほぼ全ての端子をピンヘッダに接続することで、
端子の状態が観測しやすくなり、外部からの信号も接続しやすくなるボードです。

FL-850 Check Pin Board
