Single Board Computer TLC-RZG-01

商品写真

Single Board Computer:　
TLC-RZG-01

ルネサスエレクトロニクス社製 RZ/G2Lマイクロプロセッサ搭載

概要

ルネサスエレクトロニクス社製MPU「RZ/G2L」を搭載。
以下の外部メモリを実装しています。
・DDR4 SDRAM : 2GByte
・eMMC memory : 4GByte
・EEPROM : 256Byte
MIPI-DSI Interfaceを搭載しており、液晶パネルを接続できます。(DFRobot社:DFR0678で動作確認)
USB Host用のType-Aコネクタを実装しています。
USB Type-Cコネクタからの電源供給により動作可能です。
microSDカードスロットを実装しています。
電源ICとしてルネサスエレクトロニクス社製PMIC「RAA215300」を実装しています。
Ethernet PHYを標準実装しており、10/100/1000Mbpsでデータの送受信が可能です。
未使用端子の一部を拡張Interface として、2.54mmピッチのスルーホールに接続しており、Interfaceを拡張することができます。
ルネサス社から提供されているRZ/G Verified Linux Package v3.0.7用のバッチファイルを提供

仕様

型番	TLC-RZG-01
MPU	RZ/G2L : R9A07G044L27GBG ・1.2GHz Arm® Cortex®-A55 Dual ・200MHz Arm® Cortex®-M33 ・3D GPU Arm® Mali-G31 ・Arm® TrustZone®
Memory	DDR4 SDRAM : 2GByte (バス幅16bit)
SD Host Interface	・オンボード eMMC 4GB ・ Micro SD Card Slot
映像出力	MIPI DSI 2レーン + I²C　タッチ検出対応　1mmピッチ 15pin FFCコネクタ(ラズパイ4互換)
Ethernet	1ch Gigabit Ethernet Transceiver (MACアドレスのEEPROM読み出しに対応)
EEPROM	2Kbit (I²C接続)
USB	HOST 1ch Type-A コネクタ
Boot	SCIF0(シリアル) または SDHI0 (eMMC)
コンソール	SCIF0 : ピンヘッダ (別売のFTDIケーブルを接続)
電源供給	5V±5% : 3A ・USB Type-C コネクタ(電源供給専用) ・2pin ピンヘッダ (B2P-VH-FB-B)
電源IC(PMIC)	RAA215300A2GNP#HA1
LED	Power LED(5V供給で点灯)
拡張I/F	30pin + 14pin 2.54mm pitch 2列スルーホール
RTC	PMIC:RAA215300 内蔵RTCに対応
シャットダウン	シャットダウン用プッシュスイッチ(SW2)搭載
基板サイズ	115 x 57 (mm) 4層基板
温度範囲	0℃～50℃
対応OS	Verified Linux

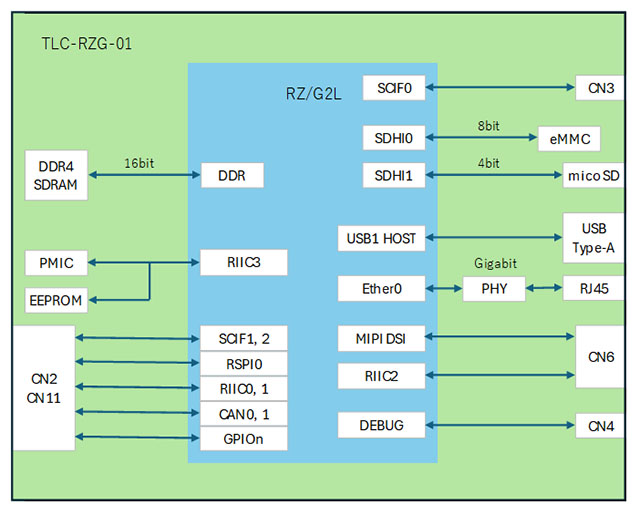

ブロック図

接続例

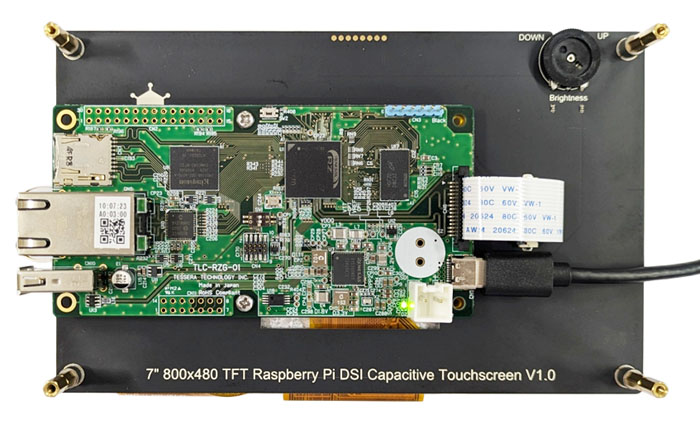

液晶パネル接続例

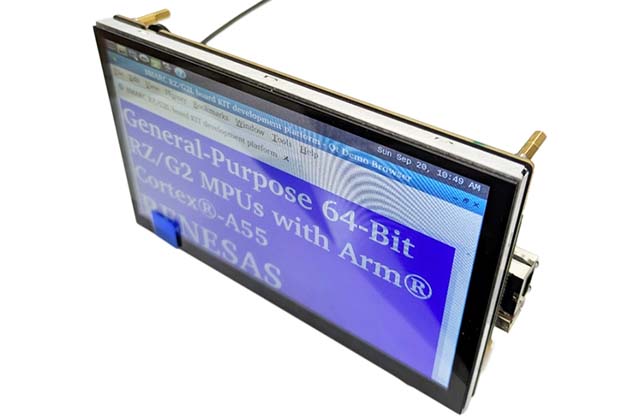

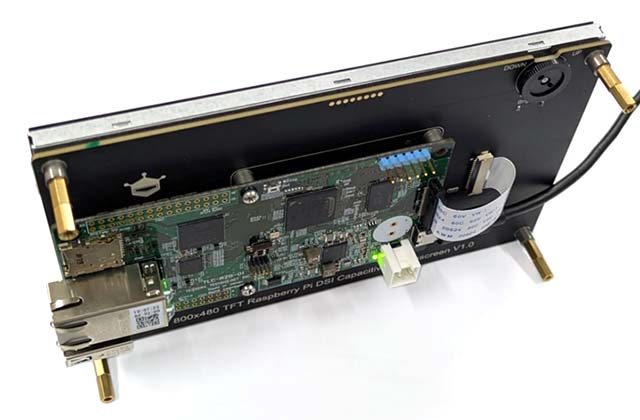

液晶パネル接続例

製品の購入に関して

下記のメールアドレスか、製品のお問い合わせフォームにご連絡をお願いします。
