オープン価格
在庫限り
本製品は弊社のオンラインショップでは販売しておりません。
ご購入の際は、ルネサス エレクトロニクス半導体製品の販売特約店へお問い合わせください。
本製品は、日本国内のみ使用可能です。海外でのご使用をご検討の場合は、ルネサス エレクトロニクス様へお問い合わせください。
ルネサスエレクトロニクスが提供するソフトウェア自動生成ツールApplilet EZ for HCDに対応していますので、お客様の仕様に合わせてソフトウェアを変更することが可能です。特長についてはルネサスエレクトロニクスの特設ページもご覧ください。
https://www.renesas.com/jp/ja/solutions/building-automation/lighting-system/light-based.html
| 製品名 | TPW-RL78I1A-1C |
|---|---|
| 搭載CPU | ルネサスエレクトロニクス製 RL78/I1A(R5F1076C) Flash ROM 32KB, RAM 2KB 動作周波数 32MHz(PWMタイマ等64MHz) 電源制御タイマ(PFC, DC/DC) コンパレータ 4ch, コンパレータ用内部基準電圧 3ch, PGA搭載 |
| インタフェース | 調光用アナログ・ボリュームスイッチ |
| デバッグ インタフェース |
USB I/F (Mini-B Type) E1エミュレータ I/F |
| 対応エミュレータ | ルネサスエレクトロニクス E1エミュレータ |
| 電源電圧 | AC100[V]～240[V]（50[Hz]／60[Hz]） |
| LED出力 | LED電力 max. 12W LED Vf max. 60V LED電流 max. 200mA |
| 本体寸法 | 160.4 × 107.6 × 63.8 mm (W × D × H) |
| USBドライバ対応OS | Windows7 (32bit版/64bit版) Windows8.1 (32bit版/64bit版) Windows10(32bit版/64bit版) |
| 付属品 | TPW-RL78I1A-1C本体 電源ケーブル USBケーブル (Mini-B Type) |

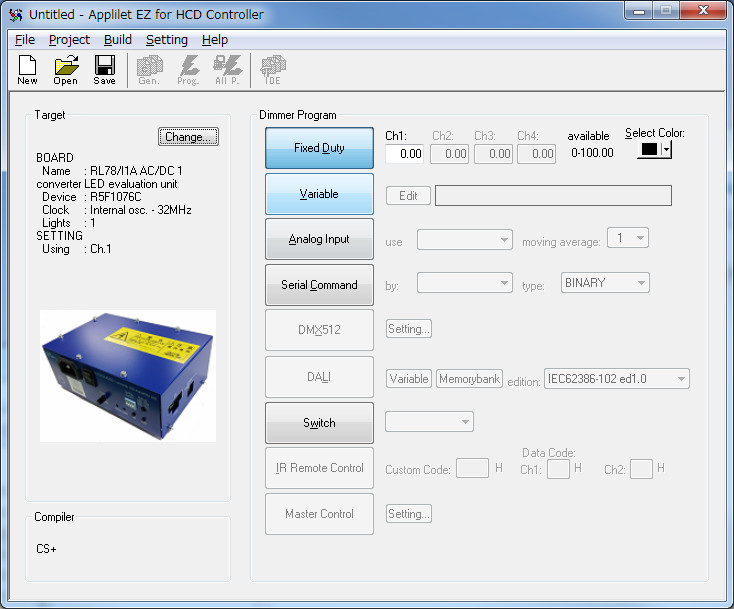

Applilet EZ for HCDは、 LED照明用のサンプルソフトウェアを自動的に生成し、装置上のマイコンに書き込みできるツールです。
下記のリンクよりユーザーズマニュアルをダウンロードしてください。
ユーザーズマニュアル TPW-RL78I1A-1Cユーザーズマニュアル
下記のリンクよりUSBドライバがダウンロード可能です。
使用方法はユーザーズマニュアルをご覧ください。
USBドライバ USBドライバ
・ソフトウェア自動生成ツールApplilet EZ for HCD
下記URLよりダウンロードできます。使用方法は、開発ツールのユーザーズマニュアルをご覧ください。
https://www.renesas.com/jp/ja/products/software-tools/tools/code-generator/applilet-ez-for-hcd.html
