TK-Expansion Board For 78K0R
（応用ボード） |
チップワンストップでご購入 |
| EXP-78K0RKG3(TK-78K0R/KG3付属) |
標準価格 |
￥34,125 (税抜価格￥32,500) |
|
IARシステムズ社製 ステートマシン設計ツール「visualSTATE」無料評価版付属
「visualSTATE」の詳細は<<こちら>> |
|
| |
|
| ●概要 |
- 評価ボードTK-78K0R/KG3の機能を拡張し、応用動作を行うことが可能です。
- 評価ボードと応用評価ボードがセットになっています。
- 入出力デバイスが、動作可能な状態でセットされているため、マイコンの周辺
デバイスの開発や動作確認がスムーズに行えます。
- 入出力デバイスとして、4×4
キーマトリクス、ポテンショメーター入力、温度センサ、液晶表示器、ブザー、RS232C
インターフェイスモジュール、ＤＣモータコントロールモジュール、拡張インターフェイスを内蔵しています。
- USB接続で容易にフラッシュメモリの書換えが可能です。（専用ライター不要、セルフライブラリ不要）
- USB接続でオンチップ・ディバッグを実現しています。
- 統合開発環境（PM
+）により、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発を実現します。
- 基板サイズ W110xH160mm
|
 |
| ●構成例 |
| ●TK-78K0R/KG3評価ボードと応用ボードを接続して使用します。 |
 |
|
| ●仕様 |
| 製品名 |
EXP-78K0RKG3 |
| 使用評価ボード |
TK-78K0R/KG3
|
| 入出力デバイス |
4×4
キーマトリクス、ポテンショメーター入力、温度センサ、液晶表示器、ブザー、RS232C
インターフェイスモジュール、ＤＣモータコントロールモジュール （評価ボード上 プッシュSW、7seg-LED） |
評価ボード上
インターフェイス |
電源供給端子 （DCジャック実装済み）
USB(ミニBコネクタ)
周辺ボードコネクタ50pin ソケット X
2 (応用ボードとの接続に使用、コネクタ実装済み) |
対応
機種 |
ホスト
マシン |
USBインタフェース付DOS/V機 |
| OS |
Windows
2000/XP |
| 供給電圧 |
12V |
| 本体寸法 |
W160 X
H110 (mm) |
| 付属品 |
TK-Expansion
Board （本体）
評価ボード （TK-78K0R/KG3）
DCモーター
ACアダプタ
開発ツール,マニュアル,サンプルプログラム（CD-ROM）
「visualSTATE」無料評価版CD
USBケーブル(ミニB←→A) |
|
| |
|
| ●ハードウェア解説 |
|

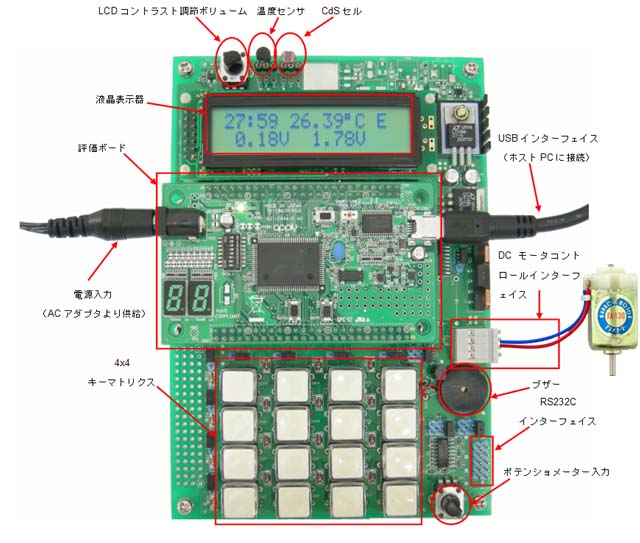

| ●TK-Expansion Board
各デバイスと、動作時の例 |
|
| ●ホストPCとUSB接続することで、フラッシュメモリの書き換えやデバッグ動作などのソフト開発がスムースに行えます。 |
|
|
| ●ソフトウェア解説 |
- TK-Expansion
Boardにはボード上の入出力デバイスを使用したサンプルプログラムが付属しています。付属サンプルプログラムは以下のような動作をします。
- 経過時間のLCD表示
- 温度データのLCD表示
- キーマトリクス入力のLCD表示とブザー動作
- CdSセンサ入力の電圧LCD表示
- ポテンショメーター入力電圧によるDCモータコントロールと電圧LCD表示
- EXP-78K0RKG3には評価ボード（TK-78K0R/KG3）に付属している開発ツールと同様のツールが付属しています。
開発ツール一覧 |
●デバイス・ファイル DF781188
デバイス固有の情報は、デバイス・ファイルに入っているため、開発ツールを使用するには、デバイス・ファイルが必要となります。
●統合開発環境 PM + V6.30
Windows上での統合開発環境プラットホームです。
編集ウインドウとしてアイデアプロセッサ機能付きエディタを
搭載し、コンパイラ、ディバッガなどの開発ツールと連携して効率的な開発が行えます。
PM
+ メイン画面
●Cコンパイラ CC78K0R
（サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」コンパイラです。
78K0Rシリーズ用言語、またはANSI-C準拠の言語で書かれたソース・プログラムを機械語に翻訳するプログラムです。
C言語で書かれたソース・プログラ
ムを入力し、78K0Rシリーズ用アセンブラの入力となるソース・プログラムと、リンカの入力となるオブジェクト・プログラムを出力します。
●アセンブラ RA78K0R
（サイズ限定版）
78K0Rシリーズ用の「オブジェクト・サイズ限定(64KByte)」アセンブラです。
78K0Rシリーズ用アセンブリ言語で書かれたソース・プログラムを入力し、機械語のオブジェクト・プログラムを出力する一連のプログラムの総称です。出力したオブジェクト・プログラムは、フラッシュ・プログラマや、ディバッガの入力となります。
●78K0R統合ディバッガ
78K0R-TK
ホストPC上で動作するWindowsベースのソフトウエアです。Cソース・レベルでのディバグを実現する統合ディバッガです。
変数の参照・変更やソース行単位でのステップ実行など、ソース・ディバグを簡単かつ効率的に行うことが
できます。
ディバッガ メイン画面
|
|
| |
| |
|
